Popis
Informace o produktu

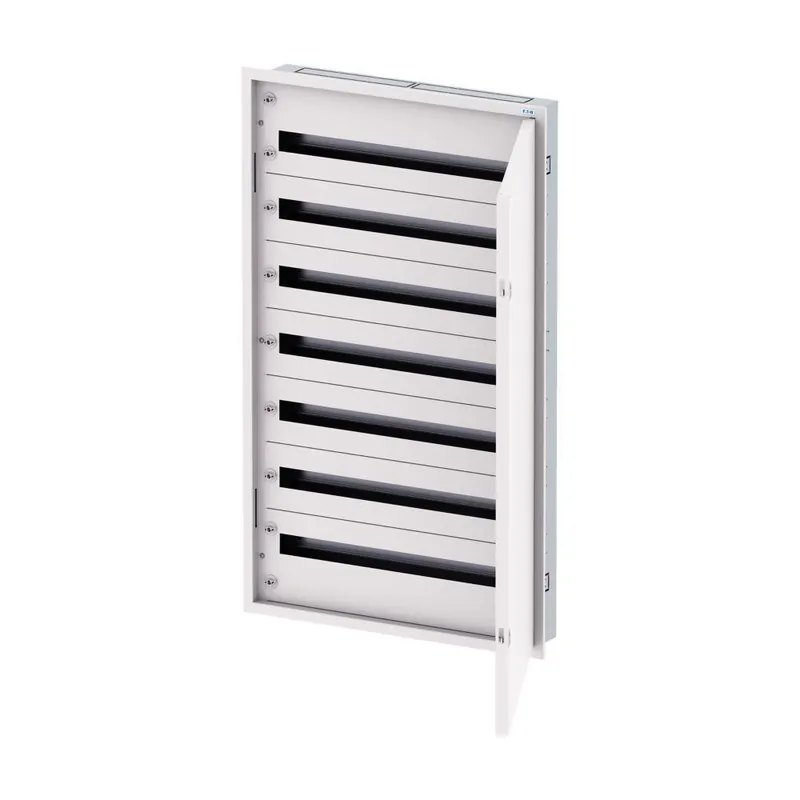

Rozvodnice Eaton BF-U-3S-7/231-D125 představuje nejnovější generaci třístupňových rozvodnic pod omítku určených pro domovní i komerční elektroinstalace. Díky inovativní třístupňové konstrukciochranná vana, montážní rám s DIN lištami a krycí rám s dveřmipřináší tato řada vyšší komfort při montáži, lepší ochranu během stavebních prací a větší flexibilitu při zapojování.
Konstrukce a provedení
Těleso rozvodnice tvoří ocelová vana s instalační hloubkou 125 mm, která zajišťuje dostatek prostoru pro vedení kabelů i připojení vodičů.
Vnitřní montážní rám s DIN lištami je vyjímatelný, což umožňuje pohodlnou předmontáž přístrojů mimo stěnunapříklad v dílně nebo rozvaděčové přípravě.
Po dokončení elektroinstalačních prací se rám jednoduše vloží zpět do vany a doplní se krycí rám s ocelovými dveřmi v bílé barvě RAL 9016.
Dveře jsou přehazovací (otevírání vlevo/vpravo) a lze je volitelně doplnit zámkem na klíč.
Rozvodnice je kompletně kovová, opatřená uzemněním a práškovým lakem pro dlouhou životnost.
Technické parametry
Rozvodnice Eaton BF-U-3S-7/231-D125 nabízí 7 řad s kapacitou celkem 231 modulů, což umožňuje instalaci jističů, chráničů, stykačů a dalších modulárních přístrojů.
Rozvodnice má krytí IP30, třídu ochrany I a mechanickou odolnost IK07IK08 (dle provedení dveří).
Součástí dodávky jsou nulová a ochranná svorkovnice (N a PE), uzemňovací vodič a montážní sada.
Vstupní a výstupní otvory pro kabeláž jsou předlisované a umožňují snadné vyražení bez nutnosti vrtání.
- Délka/hloubka produktu: 125 mm
- Výška výrobku: 1218 mm
- Šířka výrobku: 749.5 mm
- Jmenovité napětí AC: 415 V AC
- Jmenovitá frekvence kontaktů: 50 Hz
- Počet modulů v řadě: 33
- Počet řad: 7
- Typ svorky: Šroubové svorky
- Svorky N:2 × 25 mm² + 58 × 16 mm² + extra N = 14 × 25 mm² + 63 × 16 mm²
- Svorky PE:2 × 25 mm² + 74 × 16 mm²
- Provozní teplota prostředí: 5 °C+40 °C
Možnosti a příslušenství
Rozvodnice řady Eaton BF-U-3S lze doplnit o děrované montážní desky pro instalaci multimediálních prvkůnapř. routerů, switchů nebo datových modulů. Díky tomu lze kombinovat silové i slaboproudé části v jednom rozvaděči. Rozvodnice je vhodná pro montáž pod omítku nebo do dutinových (sádrokartonových) příček, což ji činí ideální volbou pro moderní domovní rozvody, byty, rodinné domy, kanceláře i menší komerční objekty.
Klíčové vlastnosti
- Třístupňová konstrukce: vana, rám s DIN lištami, krycí rám s dveřmi
- Ocelové provedení, hloubka 125 mm, krytí IP30
- Vyjímatelný rámsnadná předmontáž přístrojů
- Přehazovací dveře (levé/pravé otevírání)
- Plné ocelové dveře v bílé barvě RAL 9016
- Dodáváno se svorkovnicemi N/PE a montážním příslušenstvím
- Certifikace dle ČSN EN 61439-3
