Popis
Stožárové výzbroje řady SV jsou sestavené z řadových svorek, pojistkových svorek a příslušenství. Svorkovnice jsou umístěné na DIN liště TH 35 o různých délkách (délka lišty je závislá na druhu stožárové svorkovnice).

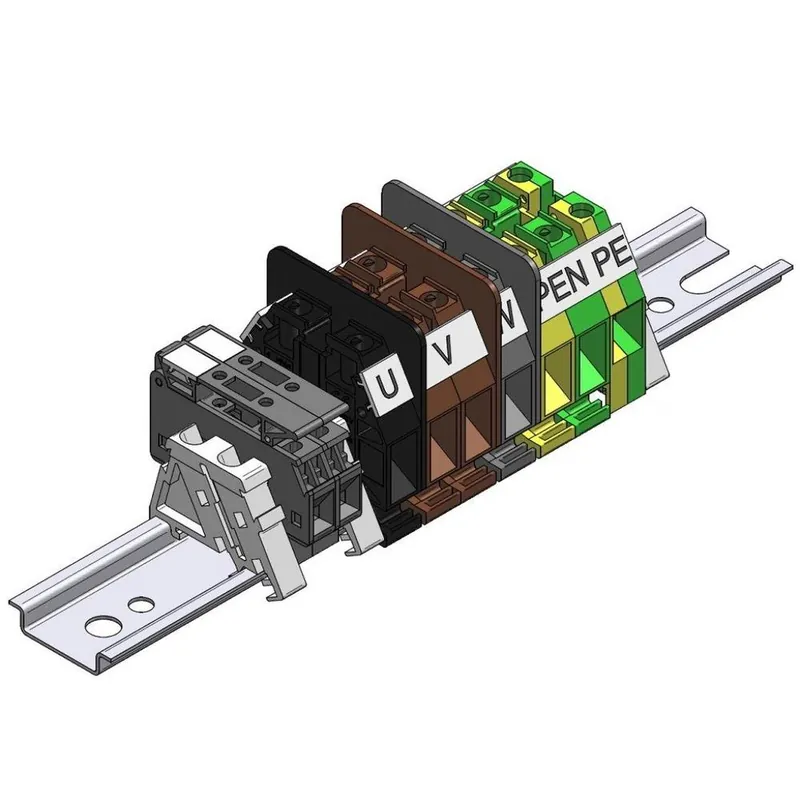

Stožárová výzbroj SV 6.16.4/2 (H116115) je průchozí svorkovnice určena pro čtyřvodičovou soustavu, krytí svorkovnice je IP 20. Do všech typů stožárových svorkovnic lze připojit hliníkové i měděné vodiče. Všechny svorky v sestavách stožárových svorkovnic jsou označeny popisem a včetně barvy izolačního pouzdra jasně definují, pro jaký vodič je svorka v sestavě určena.
Hlavní parametry stožárové svorkovnice SV 6.16.4/2 (H116115)
- Materiál izolantu polyamid PA 6, hořlavost V0 dle UL 94, bez halogenů
- Nadstandardní povrchová úprava spojovacích i elektrovodných částí
- Možnost připojení hliníkových i měděných vodičů
- Vodivě spojené svorky PE s lištou DIN
- Krytí IP 20
- Oddělení fázových svorek středovými přepážkami
- Svorky ve výzbrojích jsou označeny popisem
- Certifikace státní zkušebny a soulad s normami EU
Konstrukce stožárové výzbroje
Izolační část řadových svorek osazených ve stožárové výzbroji je vyrobena z polyamidu PA 6, vodivá část z mosazi s galvanickou povrchovou úpravou. TH lišta je upravena tak, aby bylo možné svorkovnice aplikovat v různých typech stožárů veřejného osvětlení. Krytí stožárových výzbrojí je IP 20. (Typy sestavené ze svorek RSA 35 A s připojeným vodičem průřezu 10 mm² a menším nebo bez vodiče je nutné pro docílení krytí IP 20 doplnit příslušenstvím: boční krytkou pro RSA 35 A, obj. číslo G 420 066).
Technické parametry
- Jmenovitý průřez [mm²]: 16
- Jmenovitý proud [A]: 76
- Jmenovité izolační napětí [V]: 1000
- Jmenovité impulsní výdržné napětí [V]: 4000
- Rozsah upínaných vodičů [mm²]: 1,5 ÷ 25
- Složení svorkovnice (hlavní svorka): 6 x RSA 16 A
- Složení svorkovnice (hl. svorka pro PE vodiče): 1 x RSA PE 16 A
- Složení svorkovnice (pojistková svorka): 2 x RSP 4
- Maximální rozptýlený výkon Pvk [W] dle uspořádání / jmenovitý proud pojistky [A] (samostatné): 2 / 6,3
- Maximální rozptýlený výkon Pvk [W] dle uspořádání / jmenovitý proud pojistky [A] (kombinované): 1 / 6,3
- Velikost tavné pojistkové vložky: Keramická F, M, T, velikost 5×20, jmenovitý proud 6,3A
- Utahovací moment [Nm] svorkovnice / pojistková svorka: 2 / 0,5
- Nástroj svorkovnice / pojistková svorka: PH2 / PH0
- Stupeň znečištění: 2
- IP: 20
- Provozní teplota [°C]: -40°C – +55°C
- Norma: ČSN EN 60947-7-1; ČSN EN 60947-7-2; ČSN EN 60947-7-3
- Rozměry:
- Rozměr – A [mm]: 55
- Rozměr – B [mm]: 61
- Rozměr – C [mm]: 134
- Rozměr – C1 [mm]: 50
- Rozměr – L [mm]: 235
