Popis

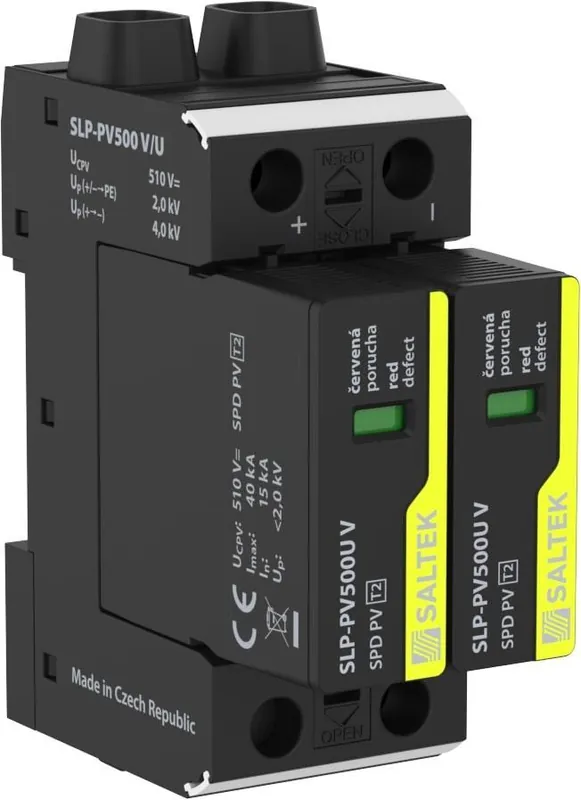

Dvoupólový varistorový svodič přepětí v zapojení ‚U‘ pro DC a fotovoltaické aplikace s vyjímatelnými moduly je spolehlivá přepěťová ochrana SPD profesionální české značky SALTEK. Slouží k ochraně fotovoltaických instalací, tam kde je dodržena dostatečná vzdálenost nebo není použit LPS. Jeho výhodami jsou optická signalizace poruchy, možnost blokace modulu a volba maximálního provozního napětí SPD: UCPV1,2 × UOC STC.
Technické parametry
- Typ SPD: PV T2
- Montáž: lišta DIN 35 mm
- Nejvyšší trvalé provozní napětí mód +/PE, -/PE: 510 V DC
- Jmenovitý zkratový proud: 10 000 A DC
- Reziduální proud mód +/PE, -/PE: 0,190 mA AC
- Reziduální proud mód +/PE, -/PE: 0,005 mA DC
- Celkový výbojový proud (8/20 µs): 80 kA
- Jmenovitý výbojový proud (8/20 µs): 15 kA
- Maximální výbojový proud (8/20 µs): 40 kA
- Napěťová ochranná hladina mód +/-: 4 kV
- Napěťová ochranná hladina mód +/PE, -/PE: 2 kV
- Doba odezvy: 25 ns
- Průřez připojovaných vodičů pevný (min): 1 – 35 mm²
- Průřez připojovaných vodičů slaněný (min): 1 – 25 mm²
- Signalizace poruchy: červené zbarvení indikačního pole
- Stupeň krytí: IP 20
- Rozsah provozních teplot: -40 až +80 °C
- Splňuje požadavky normy: ČSN EN 61643-31
- Náhradní modul: SLP-PV500U V/0
