Popis

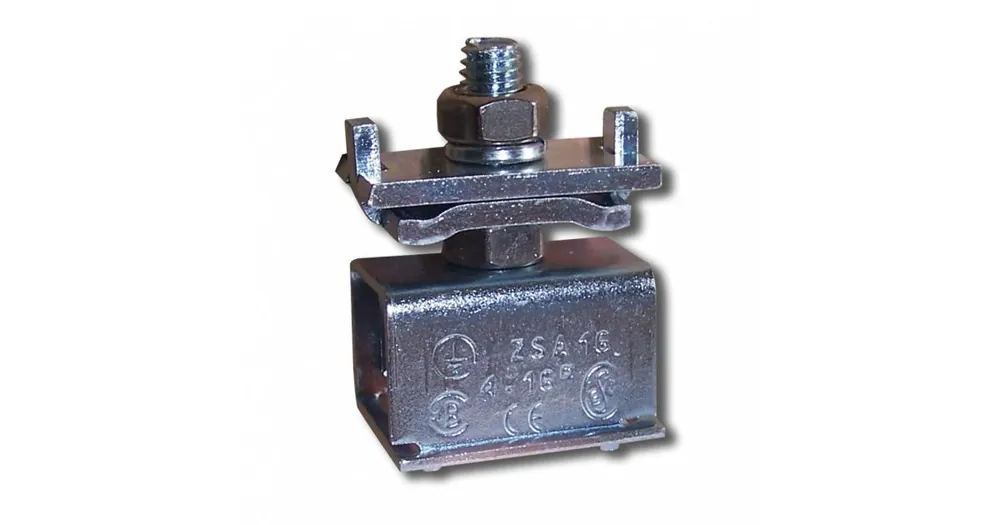

Svorka zemnicí ZSA 16
Pomocí této svorky lze připojit ochranný vodič na kovové předměty a konstrukce kruhového tvaru (např. trubky).
Výrobek se skládá z vlastní svorky (vnitřní a vnější část), dvou příložek a jednoho šroubu (tyto části jsou ocelové, galvanicky pokovené).
Součástí výrobku jsou též dvě matice M 6 pro připevnění vodiče mezi příložky svorky.
Dokonalý styk s pospojovanou konstrukcí, zbavenou nátěrů a koroze, je zaručen obepnutím měděné nebo nerezové pásky a jejím stažením ve svorce.
Svorku není doporučeno zalévat betonem či jinou hmotou.
Měděná či nerezová páska není součástí svorky.
| Jmenovitý průřez vodiče [mm²] | 16 |
| Utahovací moment šroubu [Nm] | 3 |
| Norma | ČSN EN 60998-2-1 |
| Rozměry [mm] (šířka / výška / délka) | 16 / 40 / 28 |
| Použití na kovové předměty (trubky apod.) | Js 1/2″ – 2″ |
| Nástroj | 3 |
Rozsah upínaných vodičů
| Tuhý plný vodič [mm²] | 2,5 – 16 |
| Tuhý slaněný vodič [mm²] | 4 – 16 |
| Ohebný slaněný vodič [mm²] | 4 – 16 |
